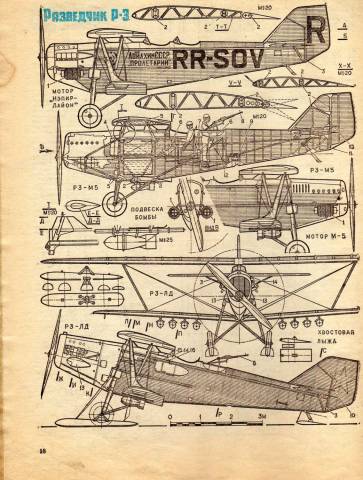

Сдесь я выложил чертеж макета самолета Разведчик Р-3,но я лично делал по этому чертежу модель летающей кордовой модели,так что если у вас есть вопросы по мелким деталям не несущих "летных функций" например люди или их оружие,но я могу дать советы по строению крыльев,фезюляжа,киля и т.д.
1.Водяной радиатор Ламблена(неокрашенные тонкие латунные трубки) 2.Лонжероны крыла,киля,стабилизатора,рулей и элеронов 3.Подкос стабилизатора(алюминиевая трубка с согнутым из листа обтекателем) 4.Маслобак 5.Бензобак 6.Компас 7.Приборная доска кабины наблюдателя 8.Турель Тур-4 с двумя пулеметами Льюнса(Для получения нормальной центровки один пулемет обычно снимался) 9.Фотоаппарат "Поттэ-1" 10.Качалка руля направления 11.Резиновые шнуровые амортизаторы костыля и главных стоек шасси 12.Откидное сиденье в кабине стрелка-наблюдателя 13.Обтекатели и воздухозаборники карбюраторов 14.Синхронный пулемет ПВ-1 (Только слева) 15.Прицел Вахмистрова 16.Рукоятка перезарядки пулемета 17.Опозновательные знаки самолета Р-3 "Пролетарий"(черные надписи на левом и правом верхнем крыле сверху,на левом и правом нижнем крыле снизу: самолет не окрашивался) 18.Вырез в правом нижнем крыле для установки бомбардировочного прицела АП (Устанавливался на правом борту снаружи) 19.Стальная стойка шасси с гнутым кольчуг-алюминниевым обтекателем 20.Стальная полуось шасси
У меня есть еще много других чертежей самолетов,танков,кораблей. и еще больше таких рисунков
|
|
| |
